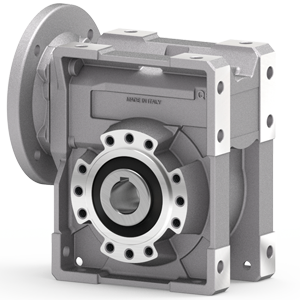

Características principales:
- Fabricados en aluminio (Q30÷Q85) inyectado de alta resistencia o fundición (Q11÷Q15).
- Tornillo sinfín en acero cementado y templado con dentado rectificado.
- Corona en bronce aleado de alta resistencia.
- Eje de entrada hueco norma IEC, NEMA o servomotor.
- Disponible con eje entrada macho.
- Diferentes kits en bridas de salida, brazo de reacción, …
- Gran versatilidad y compatibilidad.
- Eje de salida hueco, simple o doble, personalizables en dimensiones y materiales.
- Pre-reducción coaxial integrada o independiente, así como combinados entre sí para alcanzar reducciones muy elevadas.
Características técnicas:
- Tamaños Q30 – Q45 – Q50 – Q63 – Q75 – Q85 – Q11 – Q13 – Q15.
- Ejes de salida desde Ø14mm. hasta Ø50mm.
- Opción eje salida hueco en acero inoxidable.
- Par nominal hasta 1.550 Nm.
- Potencia de 0,06 a 25,8 Kw.
- Relación de reducción de 1/5 a 1/10200.
- Lubricado de por vida con aceite sintético, rango de -15ºC a 130ºC.
- Opción con OB150 (oil for low temperature) y OF320 (food safe lubricant).
