Características principales:

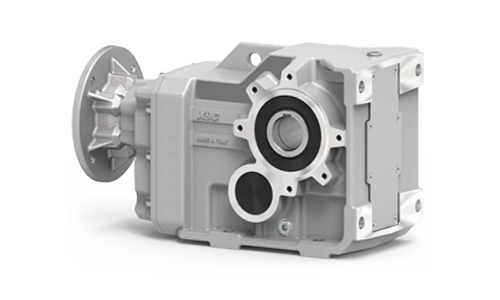

- Reductor ortogonal de engranajes cónico-helicoidales, construido en caja de aluminio o fundición, compacto y versátil, con cinco caras mecanizadas que permiten una gran variedad de anclajes.
- Eje de salida hueco, macho simple o doble, aro de compresión, bridas de salida y brazo de reacción.
- Su alto rendimiento permite un importante ahorro de energía y una baja rumorosidad, así como un mínimo mantenimiento y una fácil instalación.
- Opción entrada para motor IEC o NEMA.
- Disponible con eje entrada macho.
- Opción ATEX, identifica la Directiva 2014/34/UE.
- El campo de aplicación se extiende a todos los equipos que estén en un entorno potencialmente explosivo.
- Marca CE, un fabricante declara la conformidad del producto con la seguridad y requisitos establecidos en las reglamentaciones europeas.
- Significa que el producto cumple con todas las directivas con respecto a su uso, diseño, fabricación y comercialización.
Características técnicas:
- Alto rendimiento.
- Ejes en acero templado de alta resistencia.
- Potencia de 0,06 a 61.0 kw.
- Relación de reducción de 1/2,65 a 1/821,7.
- Par de salida hasta 4.600 Nm.
- Tamaños X22S – X32S – X33S – X42A – X43A – X52A – X53A – X62A – X63A – X73C – X74C – X83C – X84C – X93C – X94C – X103 – X104 – X113 – X114 – 113C – 114C – 133C – 134C.
- Se pueden personalizar con accesorios especiales de entrada y salida.
DOCUMENTACIÓN ADICIONAL
- 01 - serie_X_190_type_pdf
- 02 - serie_X_190_codificación_pdf
- 03 - serie_X_190_X22S_pdf
- 04 - serie_X_190_X32S_pdf
- 05 - serie_X_190_X33S_pdf
- 06 - serie_X_190_X42A_pdf
- 07 - serie_X_190_X43A_pdf
- 08 - serie_X_190_X52A_pdf
- 09 - serie_X_190_X53A_pdf
- 10 - serie_X_190_X62A_pdf
- 11 - serie_X_190_X63A_pdf
- 12 - serie_X_190_X73C_pdf
- 13 - serie_X_190_X74C_pdf
- 14 - serie_X_190_X83C_pdf
- 15 - serie_X_190_X84C_pdf
- 16 - serie_X_190_X93C_pdf
- 17 - serie_X_190_X94C_pdf
- 18 - serie_X_190_X103_pdf
- 19 - serie_X_190_X104_pdf
- 20 - serie_X_190_X113_pdf
- 21 - serie_X_190_X114_pdf
- 22 - serie_X_190_113C_pdf
- 23 - serie_X_190_114C_pdf
- 24 - serie_X_190_133C_pdf
- 25 - serie_X_190_134C_pdf
- 26 - serie_X_190_motores_pdf
- 27 - ortogonal 017 07.01 manual de opciones y accesorios.pdf
- 28 - ortogonal 017 07.02 manual de uso y mantenimiento.pdf
